Установка индукционного нагрева УИНТ-30-4,0-О
Установка индукционного нагрева УИНТ-30-4,0-О

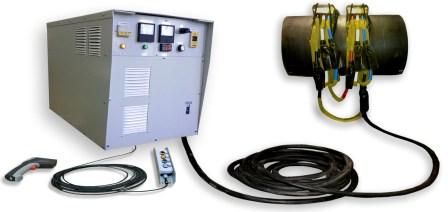

Установка ЭЛТЕРМ-С УИНТ-30-4,0-О предназначена для нагрева труб перед сваркой и перед нанесением изоляции. Установка воздушного охлаждения, комплектуется входным и выходным кабелями, ПДУ, таймером нагрева, пирометром индукторами-поясами под конкретный диаметр труб. Диаметры труб от 400 до 1420 мм.
Индуктора двухсекционные, допускают использование с наружным центратором. Для удобства перемещения и транспортировки установка оснащена одним рым-болтом и комплектом амортизаторов для монтажа на мобильном шасси.
| Технические характеристики | |
|---|---|
| Мощность (3 фазы 380В) | 35 кВт |
| Температура нагрева | 300°С |
| Диаметры нагреваемых труб | 400-1420 мм |
| Режим эксплуатации ПВ | 50% |
| Температура окружающей среды | -30°С -+40°С |
| Габаритные размеры | 910х552х592 мм |
| Вес | 130 кг |
По заявке заказчика установка ЭЛТЕРМ-С УИНТ-30-4,0-О комплектуется терморегулятором нагрева и индукторами специального назначения
Установка в базовой комплектации позволяет выполнять подогрев сварных стыков перед сваркой труб определенного диаметра. По требованию заказчика установки могут быть доукомплектованы теплоизоляционными материалами, дополнительными индукторами, приборами для измерения и регистрации температуры и т.д.
Базовый комплект УИНТ-30-4,0-О
| № | Наименование | Количество |
|---|---|---|
| 1 | Источник питания УИН-30-4,0 (выходной кабель 20м, входной кабель 7м) мощность 35 кВт, частота 4 кГц. | 1 шт. |
| 2 | Приспособление для удержания кабеля и подвеса ПДУ | 1 шт. |
| 3 | Трубный индуктор подогрева стыков ТИПС-1420-О | 1 шт. |
| 4 | ПДУ установкой (кнопочный пульт и кабель) | 1 шт. |
| 5 | Комплект эксплуатационной документации | 1 шт. |
