С 2004 года ООО «НПП «ЭЛТЕРМ-С» разрабатывает и изготавливает Установки индукционные нагревательные вакуумные для технологии нагрева и прессования изделий из различных материалов в вакууме или среде инертных газов серии ЭЛТЕРМ-С-УИНВ.
|
Основные параметры установок индукционных вакуумных прессования: |
|||
|
№ |
Наименование показателя |
Значение |
|
|
1 |
Номинальное напряжение трёхфазной питающей сети 50Гц,В |
380 |
|
|
2 |
Мощность источника питания (макс.) , кВт |
30÷250 |
|
|
3 |
Максимальная температура нагрева, С º (программируемый параметр) |
800;1100;1600;2200 |
|
|
4 |
Габаритные размеры пресс-формы, мм. (или задаётся по ТЗ) |
D=420;Н=200÷400 |
|
|
5 |
Усилие прессования, т.с. (программируемый параметр) |
10÷250 |
|
|
6 |
Остаточное давление в плавильной камере , Па (или задаётся по ТЗ) |
1÷10 |
|
|
7 |
Продолжительность, график нагрева и давления-программируемый параметр |
+ |
|
|
8 |
Допустимая среда для подачи мощности на индуктор: |
Вакуум, аргон, азот |
|
|
9 |
Охлаждения оборудования |
Водяное |
|
|
10 |
Габаритные размеры площадки , м2 (задаётся по ТЗ) |
12÷60 |
|
Установки серии ЭЛТЕРМ-С-УИНВ представляют собой комплекс, предназначенный для автоматизированного выполнения операций по термической обработке и прессования материалов, помещенных в графитовый тигель, устанавливаемый в вакуумную печь в среде вакуума или инертного газа
Типичный состав основного оборудования:
|
№ |
Наименование |
Кол-во |
|
1 |
Силовой распределительный шкаф |
1 |
|
2 |
Преобразователь частоты |
1 |
|
3 |
Блок конденсаторов БК |
1 |
|
4 |
Станция охлаждения с аварийной СО при отсутствии электропитания |
1 |
|
5 |
Гидроузел |
1 |
|
6 |
Вакуумная камера |
1-3 |
|
7 |
Вакуумная система откачки |
1 |
|
8 |
Электрический шкаф управления (контроллер) |
1 |
|
9 |
Блок переключения нагревательных |
1 |
|
10 |
Комплект шинопроводов и гибких водоохлаждаемых связей |
1 |
|
11 |
Вентиляционно - вытяжная система на три поста |
1 |
|
12 |
Монтажный комплект по воде и электричеству |
1 |

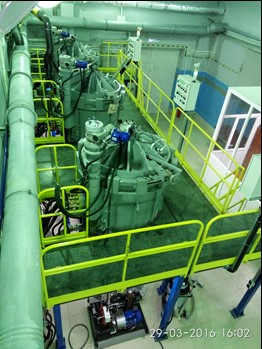

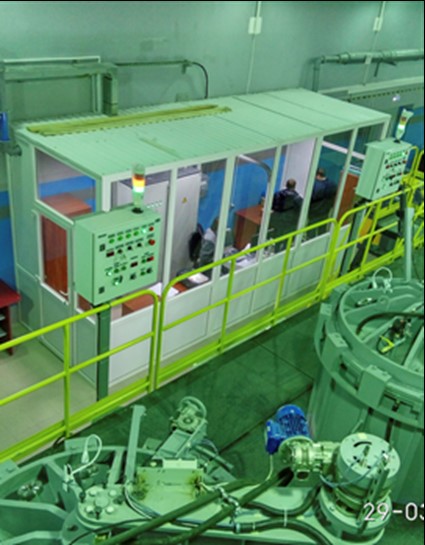

В качестве примера серийно изготавливаемых комплексов можно привести Установку ЭЛТЕРМ-С УИНВ-250-10х3 с тремя печами и усилием прессования; 100 т.сил

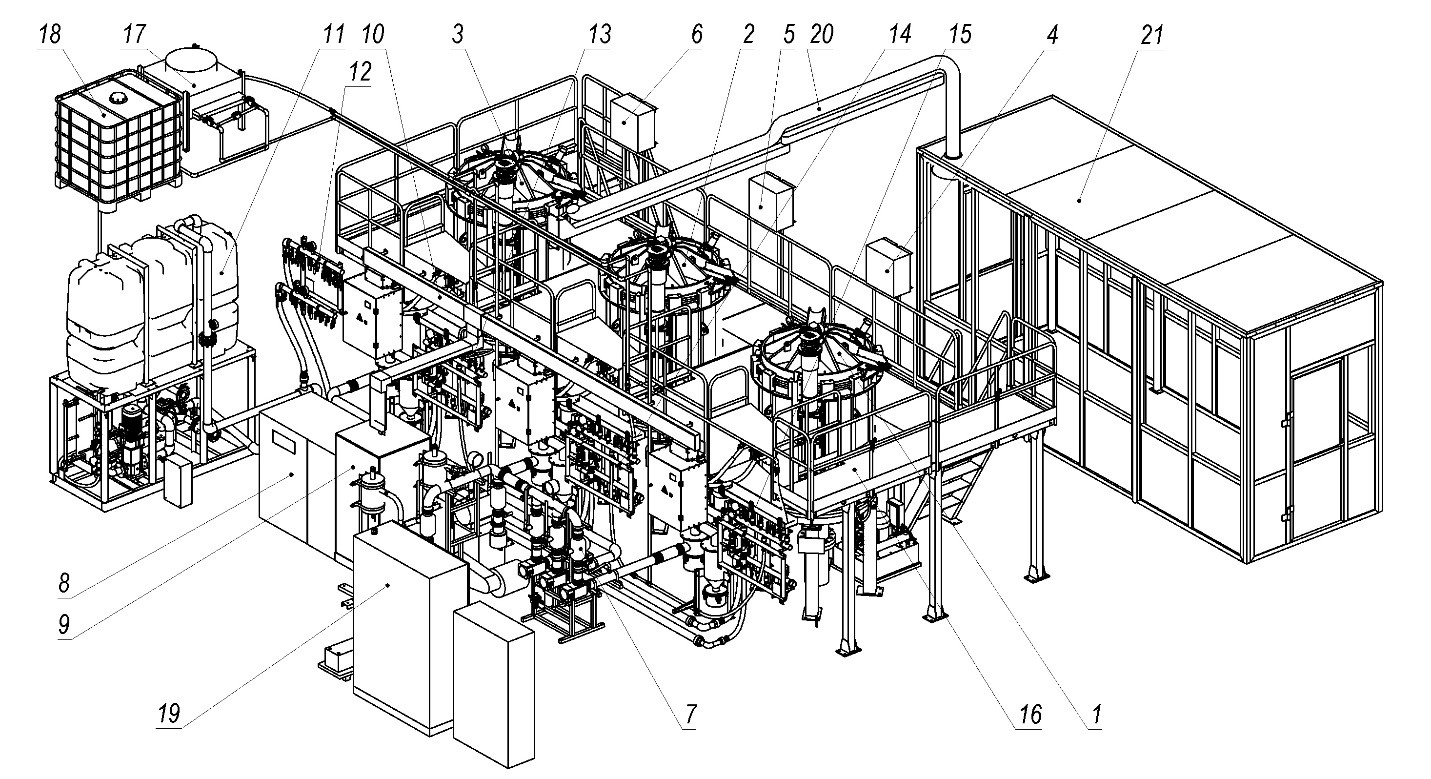

1.Печь вакуумная №1; 2- Печь вакуумная №2; 3-Печь вакуумная №3;-Пульт управления(печь№1); 5-Пульт управления(печь№2); 6- Пульт управления(печь№3) 7- Вакуумная система откачки (ВСО); 8-Преобразователь частоты ППЧ-250; 9-Блок конденсаторов 3750 кВар;10-Установка пневматических переключающих устройств; 11-Станция охлаждения СО-200; 12,13,14,15-Гидроузлы; 16-Площадка обслуживания; 17-Охладитель жидкости (аварийная система охлаждения); 18-Бак аварийного охлаждения; 19-Электрический шкаф; 20-Консольно-поворотное вытяжное устройство; 21-Кабина оператора.
|
Мощность источника питания (макс.), кВт |
250 |
|
Число фаз контурной цепи |
1 |
|
Максимальная частота тока контурной цепи, кГц |
2,4 |
|
Номинальное напряжение трёхфазной питающей сети 50 Гц, В |
380 |
|
Максимальная температура нагрева, С0 (программируется) |
2300 |
|
Остаточное давление в плавильной камере, Па |
1-10 |
|
Габаритные размеры графитовой пресс-формы, мм: |
Ф420; Н =200-400 |
|
Усилие прессования; т.сил (программируется) |
100 |
|
Продолжительность нагрева и прессования (макс.), час (программируется) |
+ |
|
Избыточное давление инертного газа в камере, МПа |
0,01 |
|
Допустимая среда для подачи мощности на индуктор: |
Вакуум, аргон, азот |
|
Давление срабатывания предохранительного клапана, атм. |
0,12 |
|
Размер участка, мм |
9000х8000 |
|
Параметры охлаждающей воды (оборотной): |
|
|
суммарный расход, м3/ч |
30 |
|
давление, МПа |
0,25-0,4 |
|
Температура,0Смах |
30 |
